La stampa 3D grandi dimensioni indica la produzione additiva FDM di componenti con volume superiore a 500×500×500 mm, fino a 1000×1000×1000 mm in un unico pezzo monolitico. A differenza delle stampanti desktop o semi-professionali – che operano tipicamente entro i 300×300×300 mm – i sistemi industriali di grande formato consentono di produrre strutture complesse, vasche, carter e componenti per macchinari senza giunzioni, assemblaggio o incollaggio. Le tolleranze raggiungibili su questi formati sono ±0,3 mm oppure ±0,4%.
Quando un componente supera i 500 mm in almeno una dimensione, la maggior parte dei service di stampa 3D propone la stessa soluzione: dividere il pezzo, stamparlo in parti e assemblarlo. Questo approccio introduce giunzioni, aumenta i tempi di post-processing e genera punti di debolezza strutturale difficili da controllare.
La stampa 3D grandi dimensioni risolve questo problema alla radice: un unico pezzo monolitico, senza giunture, senza colla, senza variabilità operatore. Modulo 3D produce componenti industriali di grande formato fino a 1000×1000×1000 mm con la stampante S1000, sviluppata internamente per rispondere alle reali esigenze dei costruttori di macchinari.
Quando serve davvero la stampa 3D grandi dimensioni
Non ogni componente grande richiede necessariamente un sistema di grande formato. La produzione additiva FDM su scala 1 m³ è la scelta corretta quando si verificano una o più di queste condizioni:
- Il componente supera i 500 mm in almeno una dimensione e deve mantenere integrità strutturale senza giunzioni
- La geometria integra più funzioni – isolamento termico, canalizzazione aria, supporto strutturale – che in produzione tradizionale richiederebbero più parti assemblate
- Lo stampo tradizionale non è economicamente giustificabile per volumi ridotti o pezzi unici
- Il cliente ha tempi stretti e non può attendere attrezzature dedicate

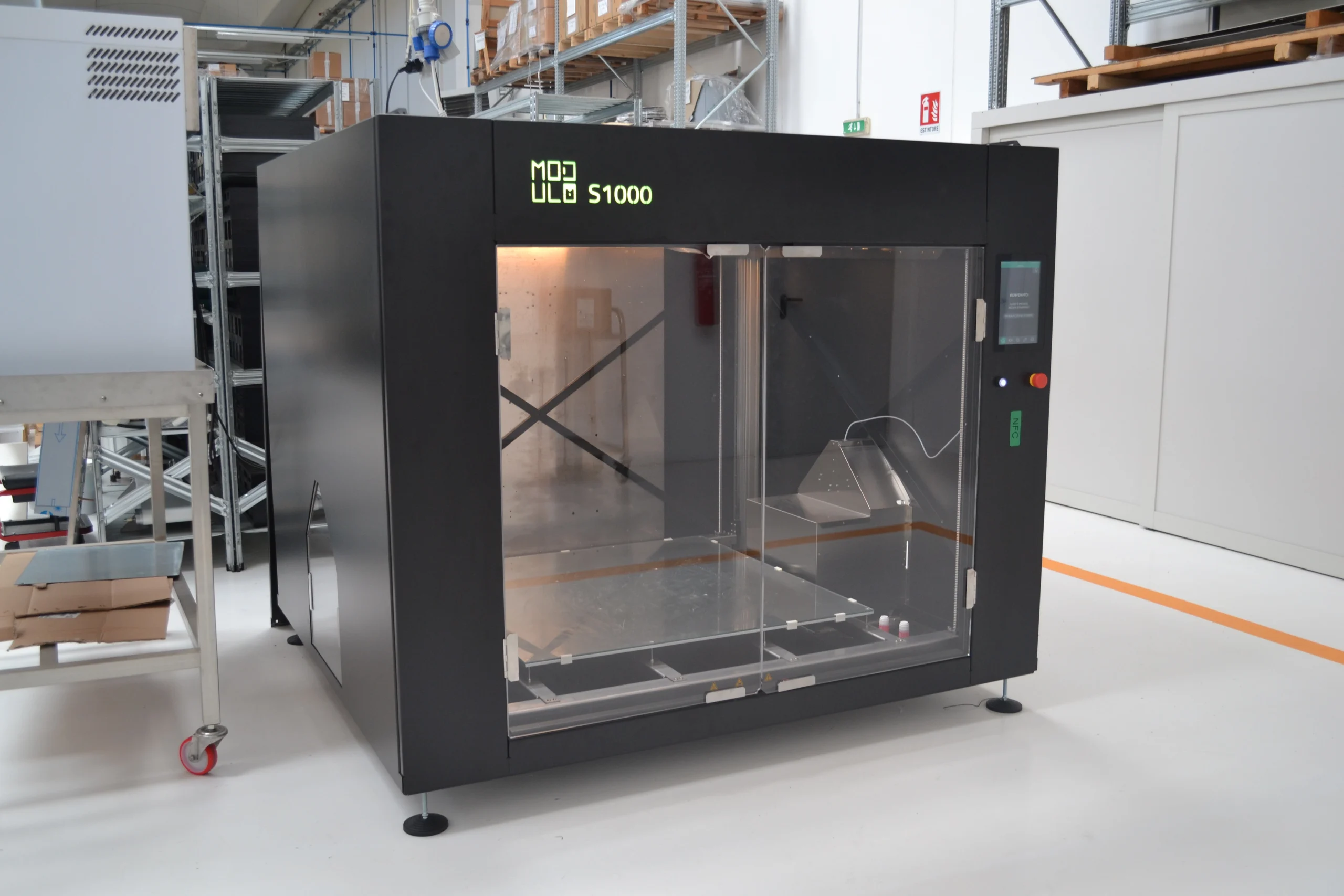

S1000: specifiche tecniche per la produzione di grandi formati
La S1000 è la stampante di grande formato sviluppata internamente da Modulo 3D. A differenza dei sistemi commerciali disponibili sul mercato, è progettata specificamente per la produzione industriale di componenti tecnici di grandi dimensioni, con parametri ottimizzati per garantire stabilità dimensionale e ripetibilità su tutto il volume di stampa.
| Parametro | Valore |
| Volume di stampa netto | 1000×1000×1000 mm |
| Volume lordo | 1050×1050×1050 mm |
| Ugello default | 0,6 mm |
| Layer standard | 0,4 mm |
| Velocità massima volumetrica | 3,2 kg/giorno |
| Tolleranza dimensionale | ±0,3 mm oppure ±0,4% (vale il maggiore) |
| Spessore minimo parete | 1,8 mm |
| Diametro minimo fori | 5,0 mm |
| Sbalzo massimo senza supporti | 45° rispetto alla verticale |
| Formato file consigliato | STEP (.step/.stp) |
La velocità volumetrica di 3,2 kg/giorno consente di gestire produzioni continuative anche su componenti complessi, con alimentazione automatica del filamento per garantire la continuità produttiva nei cicli di stampa prolungati – inclusi weekend e turni notturni.
Sfide tecniche della stampa 3D grandi dimensioni e come vengono gestite
Stampare un componente di grandi dimensioni in FDM introduce problemi tecnici che non esistono su formati ridotti. Ignorarli in fase di progettazione significa ritardi, scarti e rilavorazioni.
Warping e stabilità dimensionale
Su superfici piane estese il rischio di deformazione durante il raffreddamento aumenta proporzionalmente alle dimensioni. La S1000 gestisce questo problema attraverso isolamento termico della camera di stampa, controllo della temperatura del piano di stampa e selezione di materiali con bassa contrazione dimensionale. In fase di progettazione, nervature e raccordi riducono ulteriormente la tendenza al warping su componenti strutturali di grande formato.
Continuità produttiva
Un componente di grandi dimensioni richiede decine di ore di stampa consecutive – nel caso studio documentato, 44 ore continuative. Per garantire la produzione senza interruzioni, la S1000 è dotata di sistema di carico automatico del filamento, che elimina la necessità di intervento manuale durante cicli prolungati.
Gestione dei supporti
Su geometrie complesse i supporti sono a volte indispensabili. Le superfici supportate vengono trattate in post-processing con carteggiatura e, dove richiesto, verniciatura, per consegnare componenti pronti all’uso con finitura uniforme. In fase di progettazione, Modulo 3D valuta l’orientamento ottimale del pezzo per ridurre al minimo le aree che richiedono supporto.
Precisione del primo layer
Su superfici di stampa fino a 1 m², la planarità del piano è determinante per ottenere un primo layer uniforme. La S1000 utilizza sistemi di mappatura e compensazione del piano che rilevano le variazioni della superficie e adattano la deposizione del materiale, mantenendo controllata la distanza tra ugello e piano su tutta l’area di stampa. Il risultato è una base precisa e uniforme anche sui componenti di grandi dimensioni.

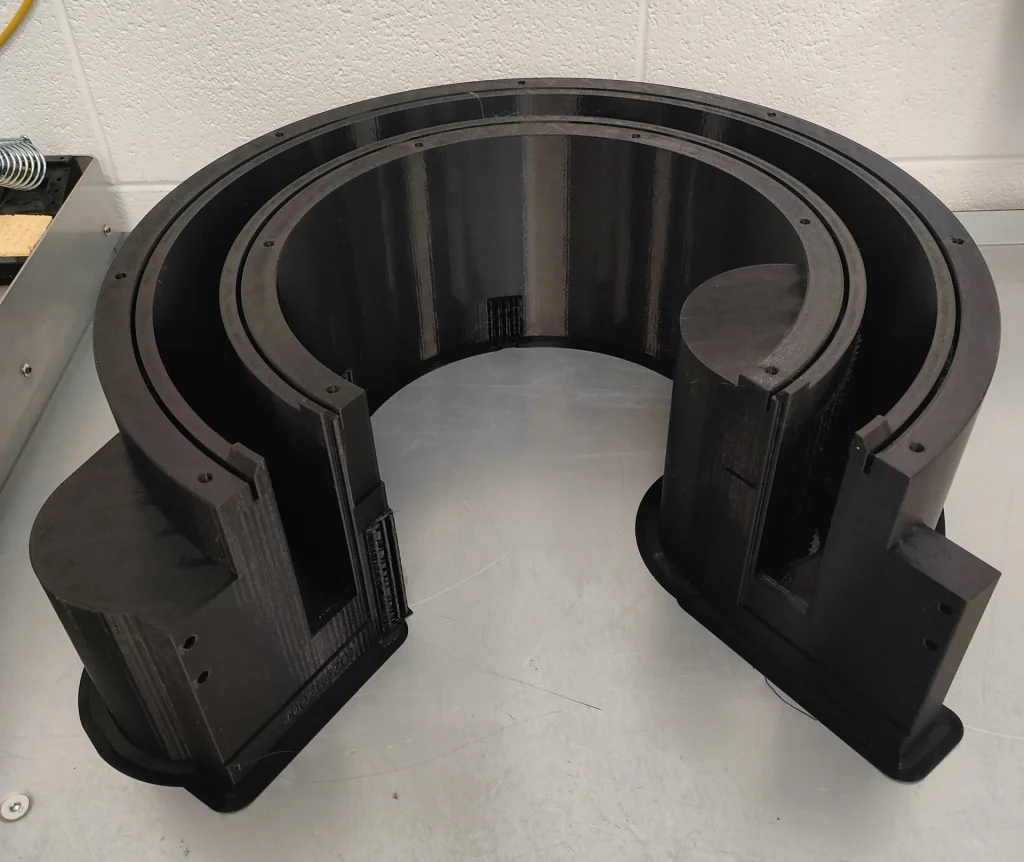

Componente monolitico vs assemblaggio: perché conviene stampare in un unico pezzo
Quando un componente supera le dimensioni di una stampante standard, la soluzione più comune è dividere il modello in più parti, stamparle separatamente e assemblarle. Questo approccio è tecnicamente praticabile ma introduce una serie di problemi che incidono su costi, tempi e qualità del risultato finale.
| Monolitico (1 pezzo) | Splitting + assemblaggio | |
| Resistenza strutturale | Uniforme, prevedibile | Dipende dalla giunzione, non prevedibile |
| Precisione dimensionale | Determinata dalla macchina | Determinata dall’operatore |
| Tempi di post-processing | Limitati | Significativi – stuccatura, verniciatura giunture |
| Estetica | Nessuna linea di giunzione visibile | Giunture visibili, spesso da mascherare |
| Rischio dilatazione termica | Assente | Possibili crepe sulla verniciatura nel tempo |
| Costo assembly | Zero | Lavorazione manuale aggiuntiva |
La produzione monolitica in stampa 3D grandi dimensioni elimina alla radice i punti critici dell’assemblaggio. La resistenza non dipende dalla qualità dell’incollaggio o dalla precisione dell’operatore, ma dalla macchina – con risultati ripetibili e prevedibili.
Un ulteriore vantaggio della manifattura additiva su grande formato è la possibilità di integrare più funzioni in un unico componente: isolamento termico, canalizzazione aria, supporto strutturale. Funzioni che in produzione tradizionale richiederebbero materiali aggiuntivi, incollaggio e assemblaggio manuale.
I limiti del grande formato: cosa valutare prima
La stampa 3D grandi dimensioni ha caratteristiche che incidono sulla scelta tra componente monolitico e splitting. Conoscerle in anticipo permette di impostare correttamente il progetto e il preventivo.
Costo per pezzo
Il costo unitario di un componente prodotto su S1000 è superiore rispetto allo stesso volume suddiviso su formati standard, per via dei tempi macchina estesi e dell’occupazione prolungata dell’impianto. Il confronto va però fatto sul costo totale del componente finito: eliminando incollaggio, stuccatura, verniciatura delle giunture e manodopera di assemblaggio, il monolitico recupera il differenziale. Su componenti industriali di grande formato che richiederebbero molte parti separate, il vantaggio economico si sposta a favore del pezzo unico.
Risoluzione dei dettagli fini
La S1000 lavora con ugello da 0,6 mm e layer standard da 0,4 mm, parametri scelti per garantire velocità di deposizione e stabilità dimensionale su volumi da 1 m³. La conseguenza è che i dettagli molto piccoli – spigoli vivi, incisioni, micro-geometrie – risultano più grezzi rispetto a quelli ottenibili su formati ridotti con ugelli più fini. Dove il componente richiede zone ad alta definizione, la soluzione è una ripresa meccanica localizzata oppure la produzione separata di quel singolo dettaglio.
Case study – vasca industriale per macchinario cosmetico
Il caso seguente descrive un componente reale prodotto da Modulo 3D con la stampante S1000. I dati sono verificati.
Il componente
Vasca di grandi dimensioni per macchinario nel settore cosmetico. Dimensioni finali: 880×510×170 mm. Il componente integra più funzioni in un unico pezzo: struttura portante, isolamento termico attraverso riempimento interno inferiore al 10%, canalizzazione aria e fori rinforzati per il montaggio.
Perché non lo stampo tradizionale
La geometria del componente – con volumi interni, condotti d’aria integrati e funzione isolante – avrebbe richiesto in produzione tradizionale più parti separate, materiali isolanti aggiuntivi e assemblaggio manuale. Con la stampa 3D grandi dimensioni l’intero componente è stato prodotto in un unico pezzo, con tutte le funzionalità integrate.
Dati di produzione
| Parametro | Valore |
| Dimensioni | 880×510×170 mm |
| Materiale | PLA caricato |
| Tempo di stampa | 44 ore |
| Peso finale | 3,8 kg |
| Fornitura | Kit da 4 pezzi + accessori |
Risultato
Il cliente ha ricevuto un kit completo di componenti pronti all’uso integrati sul macchinario, senza necessità di assemblaggio aggiuntivo. La geometria complessa – non realizzabile in modo economicamente sostenibile con metodi tradizionali – è stata prodotta in un unico ciclo di produzione additiva FDM.
Guarda la S1000 in produzione: un esempio reale di componenti di grande formato stampati in FDM.
Tempi di consegna per componenti di grande formato
La stampa 3D grandi dimensioni ha tempi di produzione strutturalmente diversi rispetto ai formati standard. Un componente che su S300 viene consegnato anche in 48/72h nel caso di urgenza, su S1000 richiede un ciclo produttivo più lungo per via dei tempi di stampa estesi.
| Scenario | Tempi indicativi |
| Componente standard (fino a 300×300×300 mm) | 48/72h dalla conferma ordine |
| Componente grande formato (fino a 1000×1000×1000 mm) | ~2 settimane |
| Grande formato + verniciatura | ~3 settimane |
I tempi variano in base a geometria, materiale e numero di pezzi. Per urgenze su componenti tecnici di grande formato, è consigliabile contattare il team Modulo 3D prima di caricare il file, per valutare fattibilità e priorità produttiva.
Come progettare un componente per la stampa 3D grandi dimensioni
Progettare per la stampa 3D grandi dimensioni richiede accorgimenti diversi rispetto ai formati standard. Su volumi di 1 m³ ogni scelta progettuale ha un impatto amplificato su stampabilità, tempi e qualità del risultato finale. Le linee guida seguenti si riferiscono alla stampante S1000 con ugello da 0,6 mm.
Pareti e spessori
Lo spessore minimo di parete su S1000 è 1,8 mm (circa 3 linee di ugello). Per componenti sotto carico lo spessore consigliato sale a 3,0 mm o superiore. Progettare le pareti come multipli del diametro dell’ugello (1,2 / 1,8 / 2,4 / 3,0 mm) migliora precisione, resistenza e finitura superficiale.
Fori e colonne
Il diametro minimo per i fori è 5,0 mm. I fori con asse verticale (in Z) escono più tondi e precisi rispetto a quelli orizzontali – i fori orizzontali tendono a chiudersi leggermente e beneficiano di un profilo a goccia. Il diametro minimo per colonne e perni è 4,0 mm.
Sbalzi e supporti
Le superfici inclinate oltre 45° rispetto alla verticale richiedono generalmente supporti. Dove possibile, sostituire gli sbalzi con smussi a 45° mantiene la geometria auto-supportante ed elimina la necessità di supporto – meno tempo macchina, nessuna cicatrice da rimozione.
Grandi superfici piane
Su formati estesi le superfici piane ampie sono soggette a warping. Nervature di irrigidimento, raccordi e orientamento ottimale del pezzo sul piano di stampa riducono il rischio di deformazione. Modulo 3D valuta questi aspetti in fase di verifica tecnica prima di avviare la produzione.
Accoppiamenti e filettature
I giochi per accoppiamenti statici su S1000 sono di 0,2-0,3 mm, più generosi rispetto ai formati standard. Per le filettature il passo minimo consigliato è 1,5 mm – per uso meccanico è preferibile inserire inserti filettati o maschiare il foro dopo la stampa.
Formato file
Il formato preferito è STEP (.step/.stp), che conserva la geometria CAD editabile e consente eventuali modifiche in fase di verifica tecnica. STL ad alta risoluzione è accettato come alternativa.
Applicazioni industriali della stampa 3D grandi dimensioni
La stampa 3D grandi dimensioni trova applicazione principale nella costruzione di macchinari speciali, dove la necessità di componenti tecnici monolitici di grandi dimensioni è frequente e i metodi tradizionali risultano costosi o tecnicamente limitati.
- Macchinari industriali – carter, coperture, vasche, condotti e strutture portanti integrati in un unico pezzo
- Settore cosmetico e alimentare – componenti funzionali con geometrie complesse non realizzabili per stampaggio
- Automazione industriale – organi di presa, dime, attrezzature di supporto alla produzione in serie di grande formato
- Packaging – elementi strutturali per macchine di confezionamento su misura
In tutti questi contesti il vantaggio della produzione additiva FDM su grande formato è lo stesso: eliminare l’assemblaggio, integrare più funzioni in un unico componente e ridurre i tempi rispetto alle lavorazioni tradizionali.
Quando la stampa 3D FDM grandi dimensioni non è la scelta giusta
Al di là dei limiti fisiologici del grande formato, ci sono situazioni in cui la produzione additiva FDM su questi volumi non è la soluzione da percorrere. È utile saperlo prima di avviare un progetto.
- Il componente è stato progettato per stampaggio a iniezione, termoformatura o lavorazione CNC — la geometria va ottimizzata per la stampa 3D prima di procedere
- Servono tolleranze inferiori a ±0,3 mm su tutto il volume — è necessaria una ripresa meccanica post-stampa
- Il volume di produzione è elevato e giustifica economicamente uno stampo dedicato
- Il componente richiede tempi di consegna inferiori a una settimana con verniciatura inclusa
In questi casi Modulo 3D segnala la criticità in fase di verifica tecnica, prima di avviare la produzione – con l’indicazione della soluzione alternativa più adatta.
FAQ
1 – Qual è il volume massimo stampabile in un unico pezzo?
Con la stampante S1000 di Modulo 3D il volume di stampa netto è di 1000×1000×1000 mm. È il volume effettivo garantito, con piano lordo di 1050×1050×1050 mm. Per componenti che superano queste dimensioni è necessaria una valutazione caso per caso.
2 – Quali tolleranze garantite su componenti di grande formato?
La S1000 garantisce tolleranze di ±0,3 mm oppure ±0,4% (vale il maggiore). Su grandi dimensioni la stampa 3D FDM è più precisa dimensionalmente rispetto ad altre tecnologie di grande formato come SLA, perché i materiali non cambiano forma dopo la stampa.
3 – Quali materiali sono disponibili per la stampa 3D grandi dimensioni?

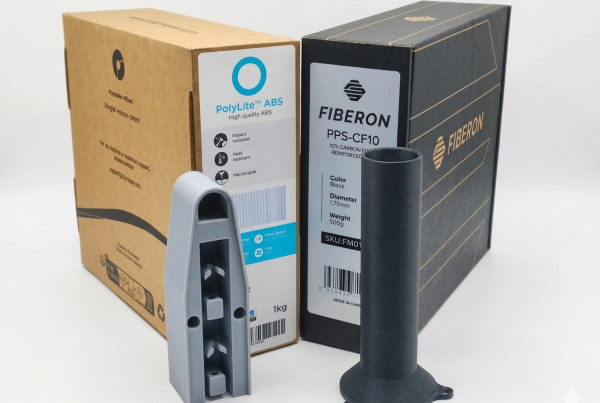

Modulo 3D utilizza materiali tecnici selezionati per stabilità dimensionale e resistenza meccanica su grandi formati. La scelta del materiale dipende dall’applicazione – temperatura di esercizio, carichi, ambiente chimico. Il team tecnico supporta la selezione in fase di preventivo.
4 – Quali sono i tempi di consegna per un componente di grande formato?
In condizioni standard la consegna avviene in circa 2 settimane dalla conferma dell’ordine. Con verniciatura i tempi salgono a circa 3 settimane.
5 – È possibile richiedere la verniciatura su componenti di grande formato?
Sì. Modulo 3D offre verniciatura su componenti di grande formato, con trattamento superficiale delle aree supportate. La verniciatura è disponibile in palette RAL.
6 – Come devo inviare il file per un componente di grande formato?
Il formato preferito è STEP (.step/.stp), che conserva la geometria CAD editabile. In alternativa STL ad alta risoluzione. Prima della produzione il team Modulo 3D esegue una verifica tecnica del file per segnalare eventuali criticità geometriche o di stampabilità.
